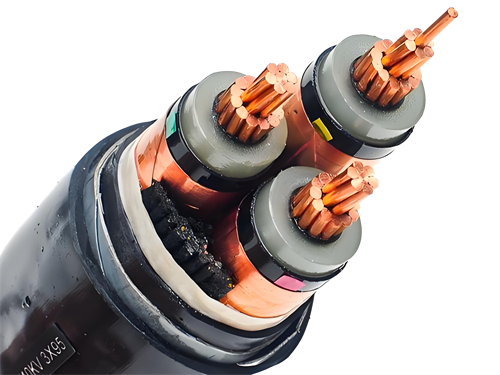

昆明電纜廠-10KV鎧裝高壓電纜穿管安裝需要注意什么？

1. 電纜保護管的選擇與敷設

• 保護管材質：根據環境條件選擇合適的保護管材質。暴露在空氣中的電纜保護管宜采用鋼管，并進行涂漆、鍍鋅或包塑等防腐處理。對于需要自熄性要求的場所，可采用阻燃型塑料管。
• 保護管內壁要求：保護管內壁應光滑無毛刺，以防止損壞電纜外護層。
• 管徑選擇：管的內徑不宜小于電纜外徑或多根電纜包絡外徑的1.5倍，排管的管孔內徑不宜小于75mm。

• 敷設方式：每管宜只穿1根電纜。若需合穿，應符合相關規范要求。

• 昆明電纜廠，云南電投線纜有限公司

2. 電纜敷設技術要求

• 敷設路徑規劃：設計合理的電纜敷設路徑，避免過度彎曲和拉伸。特別注意電纜與其他設備的交叉和接觸，確保敷設路徑不會受到外部壓力或損壞。
• 牽引力控制：在敷設過程中，保持拉力均勻，防止電纜扭結和損壞。
• 接地處理：鎧裝電纜的金屬外皮兩端應可靠接地，接地電阻不應大于10Ω。

3. 穿管敷設的特殊要求

• 彎頭數量限制：每根電纜保護管的彎頭不宜超過3個，直角彎不宜超過2個。
• 埋設深度：地下埋管距地面深度不宜小于0.5m，距排水溝底不宜小于0.3m。
• 并列管間距：并列管相互間宜留有不小于20mm的空隙。
• 管路連接：在不均勻沉降或地震頻發地區，管路縱向連接應采用可撓式管接頭。

4. 保護與標識

• 管口處理：管孔端口應采取防止損傷電纜的處理措施。
• 標識設置：在電纜上標注電纜規格、長度和敷設日期等信息，便于未來的維護和故障排查。

5. 安全與環境要求

• 防止損傷和污染：在安裝過程中，避免電纜受到物理損傷或污染，特別是在施工現場采取措施，防止其他施工活動對電纜的影響。

• 環境適應性：暴露在空氣中的電纜保護管應滿足耐久性要求，地中埋設的保護管應滿足抗壓和耐環境腐蝕性的要求。

• 云南電線電纜廠-云南電投線纜有限公司。

通過以上措施，可以確保10kV鎧裝高壓電纜穿管安裝的安全性和可靠性，同時符合相關技術規范。
